Entraînement pas à pas biphasé

Présentation du produit

La série CLNT utilise le protocole de communication Modbus RTU et intègre des commandes d'accélération et de décélération en T. Elle intègre également une fonction de contrôle de mouvement intelligent et un contrôle des E/S externes. Elle offre un contrôle complet avec longueur/vitesse fixe/homing/multi-vitesses/multi-positions, et un régulateur de vitesse par potentiomètre CLNT86. Elle est largement utilisée dans les lignes d'assemblage automatiques, les plateformes de positionnement multi-axes, les imprimantes 3D et les systèmes robotiques.

Fonction principale
Moteur de correspondance :Moteur en boucle ouverte/fermée
Mode de contrôle :Modbus RTU
Communications :RS485
Classe de protection :IP54

Détails du produit

3 modes d'application différents :

API avec communication 485

Prend en charge jusqu'à 31 stations esclaves

Écran tactile en option pour station esclave, interaction rapide

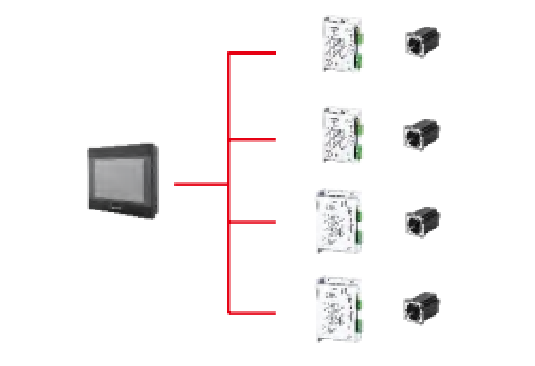

Maître + Esclave : Écran tactile + pilote CLNT

Rationaliser le contrôle des coûts

Mode de programmation d'instructions macro couramment utilisé

Pour un contrôle de boucle logique simple

Mode d'auto-programmation du lecteur :

Opération de positionnement IO

IO avant et arrière

Une ou plusieurs positions cibles

Prise en charge du retour à la normale du couple

Mode de couple IO

IO avant et arrière

Commutation du couple cible

Prise en charge du retour à la normale du couple

Fonctionnement du contrôle de vitesse IO

IO avant et arrière

Une ou plusieurs positions cibles

Mode de couple IO

IO avant et arrière

Commutation du couple cible

Prise en charge du retour à la normale du couple

ModèleCLNT60CLNT86
Courant de crête (A)6,0 A8,0 A
Plage de tension d'entrée18-50 V CC18-80 VCA
Débit en bauds max.115200115200
Dimension (mm)118*76*33151*97*52
Poids (kg)0.30.6
Moteur correspondantBoucle ouverte ou boucle fermée inférieure à 60 mmBoucle ouverte ou boucle fermée inférieure à 86 mm
Entrée de signal numérique isolée photoélectrique à 6 canaux :
IN1 et IN2 sont des entrées différentielles 5 V, qui peuvent également être connectées comme entrées asymétriques 5 V ;
IN3~IN6 sont des entrées asymétriques 24 V, avec une méthode de connexion d'anode commune ;
Sortie de signal numérique isolée photoélectrique à 2 canaux :
La tension de tenue maximale est de 30 V, le courant d'entrée ou de sortie maximal est de 100 mA et la méthode de connexion à cathode commune est utilisée.

Interface et connexion

CLST60

CLST86

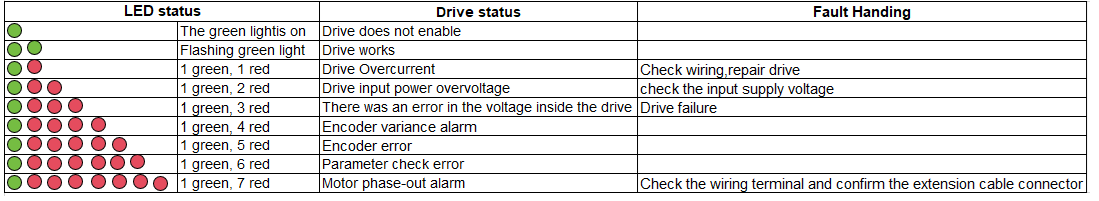

Code d'alarme :
