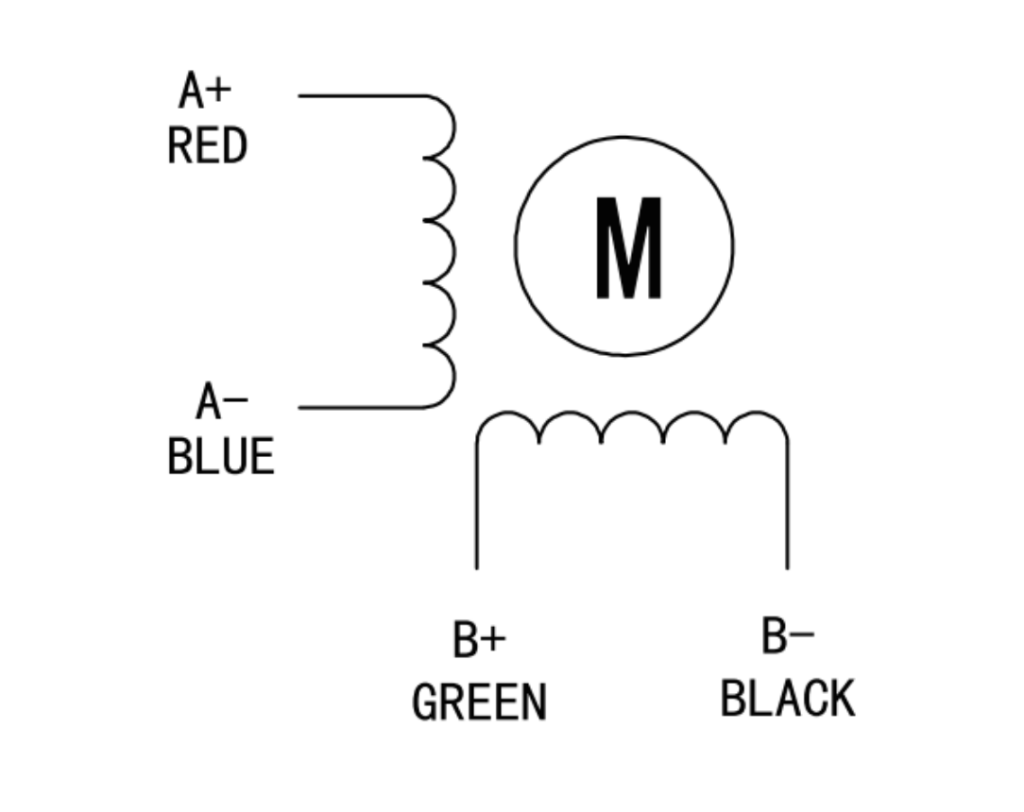

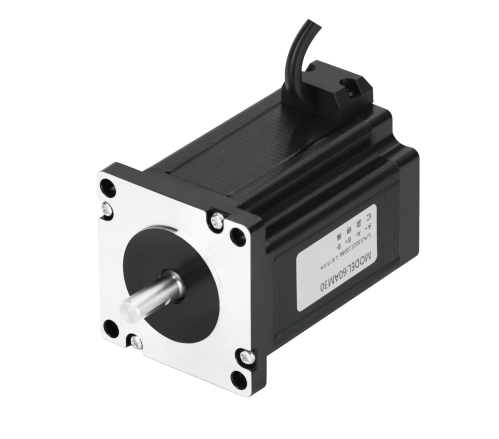

Der SIMTACH Hybrid-Schrittmotor ist ein Zweiphasen-Schrittmotor mit einem Schrittwinkel von 1,8°. Die Baugrößen reichen von NEMA 8 bis NEMA 52. Alle Schrittmotoren entsprechen den NEMA-Einbaumaßen und sind mit einem flexiblen Planetengetriebe ausgestattet. Die meisten Schrittmotoren sind 4-adrig, es sind aber auch 8-adrige Motoren für Reihen- oder Parallelschaltung erhältlich.
Der SIMTACH-Schrittmotor verfügt über einen optimierten Magnetkreis und eine hohe magnetische Dichte der Stator- und Rotatormaterialien. Er hat eine lange Lebensdauer und ist speziell für Anwendungen mit hohem Drehmoment und niedriger Geschwindigkeit ausgelegt.
| Hauptfunktion | |
|---|---|
| Schrittwinkel: | 1,8° |
| Höchstgeschwindigkeit: | 600 U/min |
| Schutzklasse: | IP54 |
| Betriebstemperatur: | -20 bis 50 °C |
| Modell | Schrittwinkel (°) | Haltemoment (Nm) | Nennstrom (A) | Widerstand /Phase(Ohm) | Induktivität /Phase(mH) | Rotorträgheit (gc㎡) | Wellendurchmesser (mm) | Schaftlänge (mm) | Länge (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|

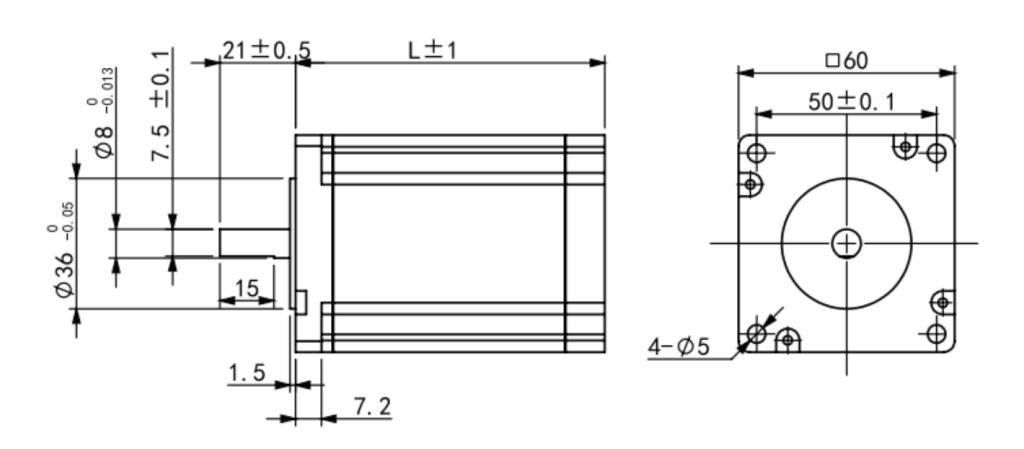

| 60ST21 | 1.8 | 2.1 | 5.0 | 0.35 | 1.30 | 330 | 8 | 21 | 58 | 0.87 |
| 60ST30 | 1.8 | 3.0 | 5.0 | 0.50 | 2.20 | 690 | 8 | 21 | 86 | 1.39 |

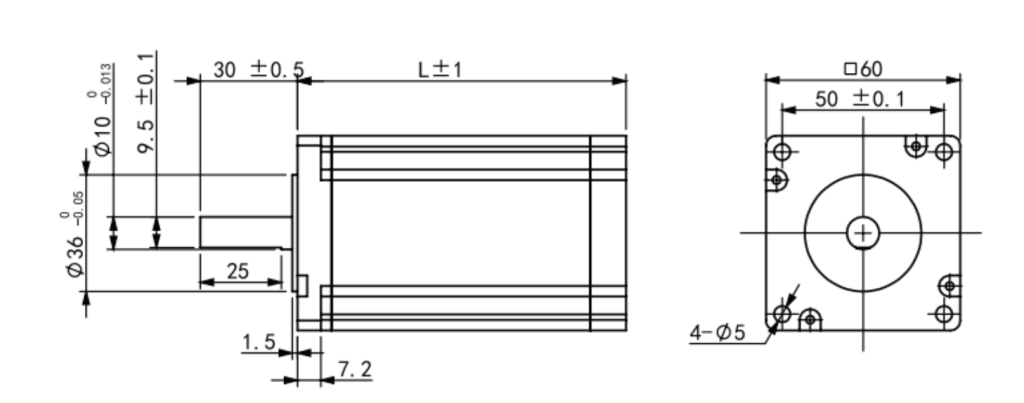

| 60ST40 | 1.8 | 4.0 | 5.0 | 0.86 | 3.50 | 880 | 10 | 30 | 102 | 2.05 |
