Der SIMTACH Hybrid-Schrittmotor ist ein Zweiphasen-Schrittmotor mit einem Schrittwinkel von 1,8°. Die Baugrößen reichen von NEMA 8 bis NEMA 52. Alle Schrittmotoren entsprechen den NEMA-Einbaumaßen und sind mit einem flexiblen Planetengetriebe ausgestattet. Die meisten Schrittmotoren sind 4-adrig, es sind aber auch 8-adrige Motoren für Reihen- oder Parallelschaltung erhältlich.
Der SIMTACH-Schrittmotor verfügt über einen optimierten Magnetkreis und eine hohe magnetische Dichte der Stator- und Rotatormaterialien. Er hat eine lange Lebensdauer und ist speziell für Anwendungen mit hohem Drehmoment und niedriger Geschwindigkeit ausgelegt.
| Hauptfunktion | |
|---|---|
| Schrittwinkel: | 1,8° |
| Höchstgeschwindigkeit: | 600 U/min |
| Schutzklasse: | IP54 |
| Betriebstemperatur: | -20 bis 50 °C |

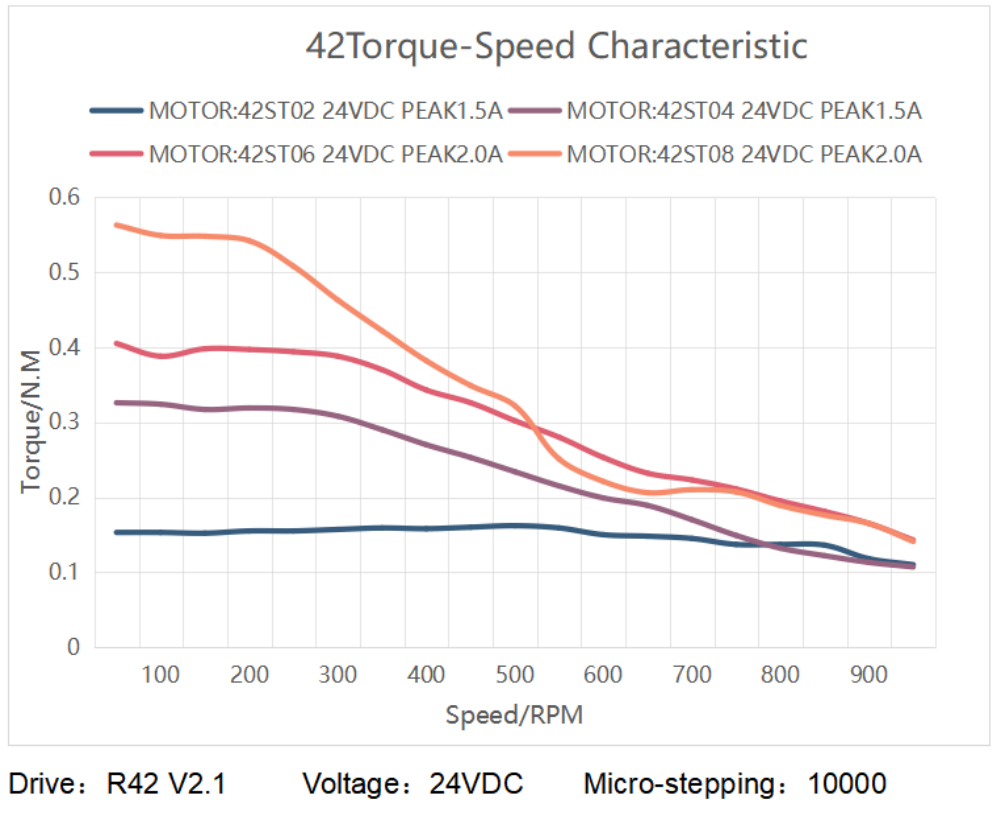

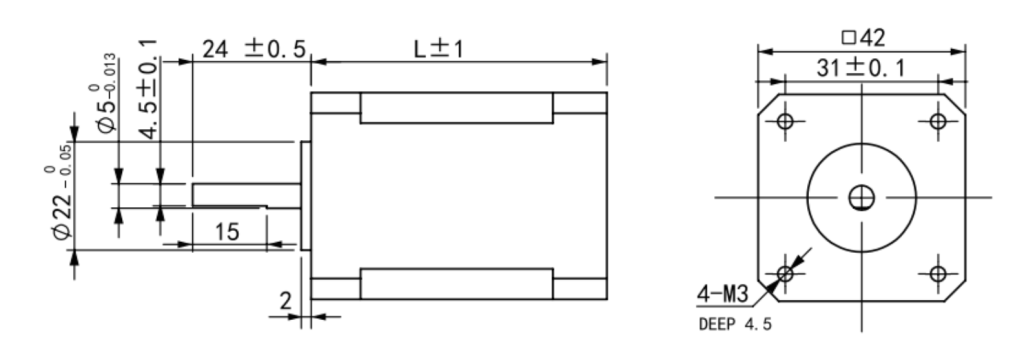

| Modell | Schrittwinkel (°) | Haltemoment (Nm) | Nennstrom (A) | Widerstand /Phase(Ohm) | Induktivität /Phase(mH) | Rotorträgheit (gc㎡) | Wellendurchmesser (mm) | Schaftlänge (mm) | Länge (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 42ST02 | 1.8 | 0.2 | 1.5 | 1.30 | 1.90 | 41 | 5 | 24 | 34 | 0.23 |
| 42ST04 | 1.8 | 0.4 | 1.5 | 2.60 | 5.10 | 57 | 5 | 24 | 40 | 0.29 |
| 42ST06 | 1.8 | 0.6 | 2.0 | 1.80 | 3.80 | 82 | 5 | 24 | 47 | 0.37 |
| 42ST08 | 1.8 | 0.8 | 2.0 | 1.90 | 5.00 | 114 | 5 | 24 | 60 | 0.48 |
