伺服电机无处不在——从组装汽车的机械臂，到3D打印机的精确运动，甚至相机的自动对焦装置。你想过它是如何工作的吗？与普通电机在通电时只是旋转不同，伺服电机的运动、精度以及重复运动的能力都受到控制。
这种运动是通过控制信号和反馈系统以更专业的方式实现的，广泛应用于自动化、机器人和航空航天领域。在这个追求速度和精度的时代，了解伺服电机的工作原理对于任何学生、工程师或DIY爱好者来说都至关重要。
本快速指南将介绍伺服电机的工作原理、它与普通电机的区别、它的组成、类型、用途以及优缺点。如果您感兴趣，那就让我们来了解一下伺服电机的重要性吧。
第 1 部分：什么是伺服电机？

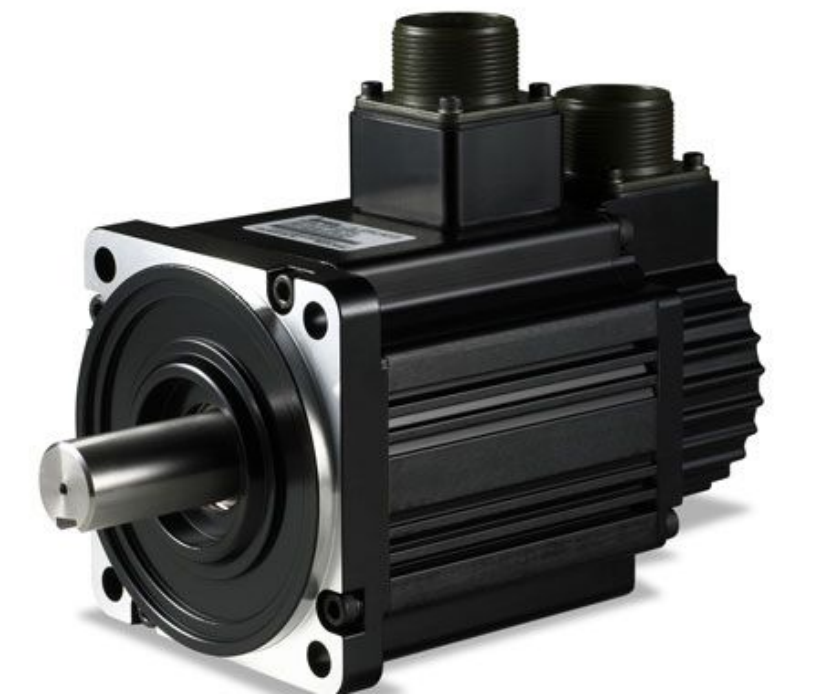

伺服电机是一种旋转或线性执行器，可实现角度或线性位置、速度和加速度的高精度控制。伺服电机通常用于精度和控制至关重要的场合。
与通电时仅旋转的普通电机不同，伺服电机在闭环系统内工作，这意味着电机不断获得位置反馈，并可以相应地进行自我调整以实现所需的输出。
简单来说，伺服电机由电机、传感器（可以是编码器或电位器）和控制电子元件组成。控制电路接收到输入信号（通常来自控制器或微控制器）后，会将指令与传感器传来的电机实际位置进行比较，并相应地调整电机的运动。这种调整会持续进行，以确保电机停在特定角度，即使受到地形变化或环境干扰，其位置也能保持稳定。
第二部分：如何区分伺服电机和普通电机？
乍一看，普通电机和伺服电机似乎没什么区别，但在控制、性能和用途方面，它们差别很大。以下是区分它们的方法：
1.控制系统
基本的交流或直流电机（普通电机）采用开环系统运行，这意味着它们获得动力后即可运行，无需任何反馈或监控。相反，伺服电机采用闭环系统运行，始终从内部传感器（例如编码器或电位器）获取反馈。该输入使伺服电机能够通过实时调整来精确控制位置、速度和扭矩。
2.准确度和精确度
普通电机专为连续旋转而设计，非常适合精度要求不高的简单工作，例如运行泵、风扇或家用电器。而伺服电机则注重精度。伺服电机非常适合机器人、数控机床和自动化，它们可以停止并保持该位置，并旋转到精确的角度。
3. 行动管制
普通电机无法精确定位，只要通电就能自由旋转。而伺服电机可以移动到特定位置并保持，对控制信号和环境输入做出精确反应。
4.成本和复杂性
一般来说，普通电机更经济实惠，安装也更简单。它们不需要复杂的传感器或电路。而伺服电机则更复杂，需要精确的编程、控制器和传感设备。虽然这使得它们价格更高，但也更适合在具有挑战性的工况下使用。
5. 对负载变化的反应
许多普通电机在负载变化时有时会失去扭矩或减速。相反，伺服电机通过持续的反馈和调整来自动校正负载变化，从而保持正常的性能。
比较表
特征 | 普通电机 | 伺服电机 |
控制系统 | 开环（无反馈） | 闭环（使用反馈进行控制） |
精确 | 精度低；连续旋转 | 精度高；可以移动到并保持特定位置 |
机芯类型 | 自由连续旋转 | 受控、有限且准确的运动 |
位置控制 | 不可能 | 高精度位置控制 |
反馈机制 | 不包括 | 包括用于实时反馈的编码器或传感器 |
响应负载变化 | 性能可能随负载而变化 | 自动调整以保持性能 |
第 3 部分：伺服电机由哪些部件组成？
伺服系统采用闭环控制系统，实现精确的定位、速度或扭矩调节。以下是典型伺服系统的关键组件：
1.伺服电机
伺服电机充当机械执行器，将电信号转换为受控的机械运动。根据具体应用，电机可以是交流或直流类型。
无刷交流伺服电机因其高效率、高耐用性和卓越的扭矩性能而广受青睐。它们能够实现精确的运动和稳定的运行，这对于需要高定位精度的应用至关重要。
2.伺服驱动器（放大器）
伺服驱动器或放大器调节输送至电机的功率。它接收指令信号（通常来自中央运动控制器或PLC），并根据电机的反馈控制输送至电机的电压和电流，从而保持对速度、扭矩和方向的控制。
与早期的伺服驱动器相比，现代驱动器具有一些先进的功能，例如自动调节、故障诊断和数字通信，所有这些功能都改善了控制系统内的集成度，并最终提高了系统的可靠性。
3.反馈装置（编码器或旋转变压器）
反馈回路是伺服系统的关键组件。编码器或旋转变压器等反馈设备提供有关电机位置、速度和方向的实时信息。这些数据返回到伺服驱动器和电机，伺服驱动器和电机根据所需值进行评估并根据需要进行调整。高分辨率编码器实现的超精密运动控制对于数控铣削或机器人等行业至关重要。
4.控制器：运动控制器或PLC
通过生成运动轨迹并分析反馈，控制器可以协调整个系统。它确保每个运动都协调一致，设置操作参数并与伺服驱动器交互。先进的运动控制器或工业PC可用于在复杂系统中运行复杂的多轴协调算法。
第 4 部分：伺服电机的工作原理是什么？
工作原理：
1. 输入信号
这描述了指示执行器或伺服电机移动到某个位置或以某个速度旋转的指令信号。生成的信号可以是来自控制器的脉冲宽度调制 (PWM) 信号，也可以是来自 PLC 或微控制器等设备的数字命令。
2. 比较与控制
命令发送到伺服驱动器；驱动器还会从位置传感器（可以是安装在电机轴上的编码器或电位器）获得即时反馈。驱动器会将来自输入的参考位置/速度与来自反馈的实际位置/速度进行比较。
3. 错误纠正
现在，如果观察到期望值与实际位置之间存在差异，从而产生误差，该误差将有助于控制电路决定增加或减少提供给电机的电源。这种情况会持续下去，直到误差消除或大幅减小。
4. 运动
因此，电机现在将通过加速、减速或保持位置来响应，直到未指定的结果完成。如果负载发生变化，系统会立即识别干扰并进行调整以抵消变化。
第 5 部分：伺服电机有哪些不同类型？
1.直流伺服电机
直流伺服电机是最早实现伺服机构的一种，它由特定频率的输入电信号驱动。由于其响应速度快、定位精确以及启停控制功能，这类设备越来越受欢迎。
这些电机反应灵敏、设计简单，广泛应用于数控机床、自动门以及需要最大化速度或控制定位的各种工业流程中。
2.交流伺服电机
交流伺服电机运行更加灵活，其控制方式包括电压和频率调制。运动、速度和位置需要最高的精度，这使得交流伺服电机非常适合机器人、自动化系统和高性能数控机械的应用。
3.位置旋转伺服电机
这是消费和工业产品中最常用的伺服电机。它将输出轴旋转至180度以内的位置，并采用内部机械限位，以防止过度旋转损坏反馈传感器。
位置旋转伺服电机用于遥控汽车、飞机、机械臂和玩具等需要以精确的间隔进行角运动的装置。
4.连续旋转伺服电机
与位置伺服电机不同，连续旋转伺服电机可以向任意方向无限旋转。控制信号控制旋转方向和速度，使其适用于需要360°全方位运动的应用，例如机器人轮子、传送带或云台机构。
5.直线伺服电机
直线伺服电机利用专用齿轮机构将旋转运动转换为往复直线运动。这种电机在数控系统中尤其有用，因为在数控系统中，诸如下吸式或激光切割台等表面的精确直线导向至关重要。对于需要沿直线路径精确定位的任务，它能够提供精确而平稳的运动。
第六部分：常见的应用领域有哪些？
以下是一些最常用的应用领域：
1.工业自动化和机器人
机械臂、自动化装配线和拾放设备都广泛使用伺服电机。伺服电机的精确控制使机器人能够持续执行敏感而复杂的工作。在制造业中，伺服电机用于控制传送带、定位工具以及自动执行重复性操作。
2.数控机械
数控机床使用伺服电机精确驱动切削刀具和工作台。无论是铣削、钻孔还是激光切割，伺服电机都能确保沿每个轴实现顺畅、精准的运动。
3. 航空航天和航空旅行
飞行控制系统（包括改变襟翼、方向舵和起落架的系统）很大程度上依赖于伺服电机。模拟器和遥控飞机也需要伺服电机，因为精度和快速响应对安全和性能至关重要。
4.医疗器械
手术机器人、输液泵、假肢和诊断成像设备均采用伺服电机驱动。在这些敏感的应用中，精确的控制和平稳的运行关系到患者的安全和正确的治疗结果。
5. 消费电子产品和玩具
从机器人吸尘器和数码相机，到遥控汽车和无人机，伺服电机在我们的日常生活中随处可见。它们体积小巧，可以装入小型设备，并实现平滑、可编程的运动。
6.汽车行业
伺服电机广泛应用于自动车窗系统、油门控制、动力转向和巡航控制。通过自动化精确运动并根据实时输入调整系统，伺服电机能够提升车辆性能。
7.纺织和包装行业
在食品包装和纺织品制造等行业中，伺服电机引导切割、密封、贴标和编织等工序。其快速、精确的运动可确保产量并有助于减少浪费。
第七部分：伺服电机的优点和缺点是什么？
伺服电机的优势
- 1.伺服电机精度高，准确度高。
- 2.它们对控制信号反应迅速。
- 3.它们在很宽的速度范围内提供一致的扭矩。
- 4.伺服电机高效节能。
- 5.支持闭环控制，实时反馈。
- 6.它们适用于直线运动和旋转运动。
- 7.伺服电机结构紧凑、重量轻。
- 8.噪音低，运转平稳。
伺服电机的缺点
- 1.伺服电机比标准电机贵。
- 2.它们需要复杂的控制系统。
- 3.长时间重负荷运行可能会出现过热现象。
- 4.它们对电噪声很敏感。
- 5.编码器等部件需要维护。
结论
总而言之，现代自动化和精密控制系统越来越依赖伺服电机。从消费电子和航空到数控铣削和机器人，伺服电机提供精确、快速和高效的运动控制能力，使其在各个领域都具有无价的价值。与传统电机不同，伺服电机的闭环反馈可确保在不同负载和设置下始终如一的性能。
虽然它们可能需要更先进的系统和更高的前期成本，但其在精度、可靠性和节能方面的长期优势通常足以抵消这些不利因素。随着技术的进步，伺服电机将继续成为创新的核心，驱动更快、更精确的机器，支持商业和日常环境的进步。
