Tại sao trình điều khiển bước được gọi là thành phần cốt lõi của điều khiển chuyển động chính xác?

Tháng 5 28, 2025
6:59 sáng

Trong lĩnh vực điều khiển chuyển động và tự động hóa, các chuyển động chính xác, có thể tái tạo là điều cần thiết. Độ chính xác là không thể thương lượng, cho dù đó là hiệu suất liền mạch của máy in 3D, quá trình chạm khắc phức tạp của máy CNC hay chuyển động phối hợp của cánh tay rô bốt.

Trình điều khiển bước, một tiện ích nhỏ nhưng mạnh mẽ ở trung tâm của các hệ thống này, là người hùng thầm lặng đảm bảo mọi chuyển động được thực hiện chính xác và đáng tin cậy; đôi khi chúng bị lu mờ bởi các động cơ mà nó điều khiển.

Liên kết chính giữa bộ điều khiển và động cơ bước, trình điều khiển bước chuyển đổi các lệnh kỹ thuật số thành chuyển động cơ học được điều chỉnh. Nó kiểm soát dòng điện, hướng và thời gian cần thiết cho chuyển động dần dần.

Với chức năng quan trọng này, trình điều khiển bước được gọi một cách chính xác là thành phần chính của điều khiển chuyển động chính xác. Bài viết này xem xét trình điều khiển bước, hoạt động của chúng, các loại của chúng, cách chọn trình điều khiển phù hợp, nơi chúng được sử dụng và cách giải quyết các vấn đề thường gặp.

Phần 1: Stepper Driver là gì?

Trình điều khiển bước là bất kỳ bộ điều khiển động cơ điện tử nào gây ra hoặc tạo điều kiện cho việc định vị chính xác và điều khiển chuyển động để sử dụng trong các hệ thống tự động. Các tín hiệu lệnh công suất thấp hơn được gửi từ bộ vi điều khiển, PLC hoặc bộ điều khiển chuyển động và được chuyển đổi thành các xung điện công suất cao cần thiết để cấp điện cho các cuộn dây động cơ theo một trình tự nhất định.

Động cơ bước di chuyển theo các bước rời rạc và theo đó, mạch điều khiển quyết định tốc độ và hướng quay của động cơ bằng cách áp đặt tần số và thứ tự của các xung này. Mạch điều khiển cũng điều chỉnh lượng dòng điện chạy đến động cơ để động cơ không bị quá nhiệt hoặc chết máy.

Thông thường, trình điều khiển động cơ bước hiện đại cung cấp khả năng vi bước để điều khiển động cơ theo từng bước nhỏ hơn để chuyển động mượt mà và tăng độ chính xác. Nói cách khác, trình điều khiển hoạt động như bộ não đằng sau mọi chuyển động, đảm bảo chuyển động cơ học được kiểm soát, có thể lặp lại và chính xác.

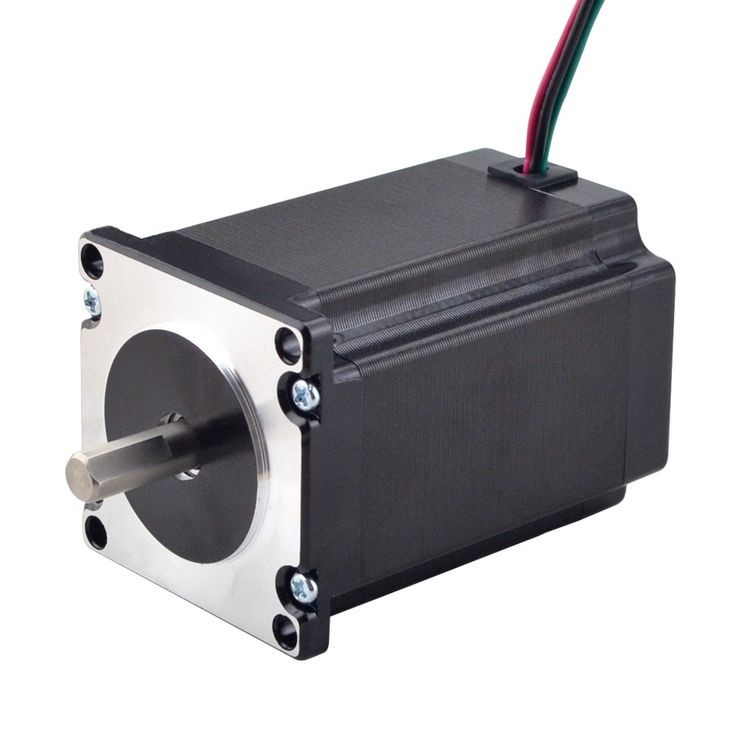

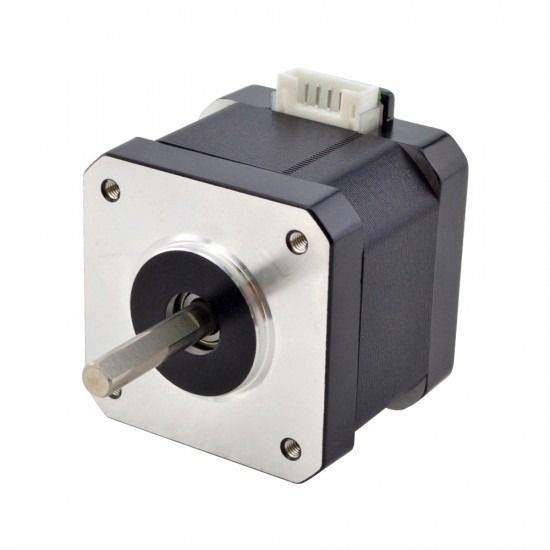

Các thành phần chính của động cơ bước

Có một số bộ phận chính của động cơ bước cho phép nó tạo ra chuyển động được kiểm soát tốt và tinh chỉnh:

Quay lạir: Roto là bộ phận quay của động cơ và được kết nối với trục ra. Nói chung, nó sẽ có răng hoặc cực từ có thể tương tác với từ trường do stato tạo ra để tạo ra chuyển động theo từng bước.

Stato: Bao quanh rotor là stato, đứng yên. Stato bao gồm một số cuộn dây được nhóm thành các pha. Khi dòng điện kích hoạt các pha này, các trường điện từ được tạo ra.

Các giai đoạn cuộn dây: Động cơ bước được phân loại thành lưỡng cực hoặc đơn cực, tùy thuộc vào cách sắp xếp cuộn dây. Động cơ lưỡng cực là loại chỉ có hai pha cuộn dây, trong khi động cơ đơn cực có bốn pha. Mỗi pha tương ứng với một bộ cuộn dây cụ thể trên stato.

Xung và Kiểm soát: Các xung điện được gửi đến các pha quấn theo một trình tự cụ thể để quay động cơ. Hướng, tốc độ và độ dài của mỗi bước động cơ thực hiện đều được điều chỉnh bởi thời gian và thứ tự của các xung này.

Chức năng chính của trình điều khiển bước:

Kiểm soát tốc độ và hướng quay của động cơ
Cung cấp dòng điện thích hợp cho các cuộn dây động cơ
Cho phép vi bước để tăng độ phân giải

Thực hiện các tính năng bảo vệ (ví dụ, quá áp, quá dòng)

Phần 2: Nguyên lý hoạt động của động cơ bước là gì?

Mạch động cơ bước nằm giữa hệ thống điều khiển (như vi điều khiển/PLC) và động cơ bước. Cơ chế chung là chuyển đổi tín hiệu điều khiển công suất thấp thành tín hiệu công suất cao, cấp điện cho các cuộn dây động cơ theo trình tự chính xác. Trình tự này bằng cách nào đó làm quay trục động cơ theo các bước cố định, do đó cho phép định vị và điều khiển chuyển động rất chính xác.

Hướng dẫn từng bước về cách thức hoạt động

Nhận tín hiệu xung và hướng

Trình điều khiển bước sẽ nhận hai đầu vào chính từ bộ điều khiển: tín hiệu xung để di chuyển một bước và tín hiệu hướng để chỉ định hướng quay, theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.

Phân tích lệnh

Trình điều khiển chấp nhận mỗi xung đến như một lệnh để bước động cơ một lần hoặc nếu bật bước vi mô, trình điều khiển sẽ áp dụng các bước vi mô. Trình điều khiển diễn giải các tín hiệu theo hướng để biết thứ tự áp dụng trình tự bước.

Kích hoạt cuộn dây stato

Người lái có thể cấp điện cho các cuộn dây stato (pha) đã chọn của động cơ theo tín hiệu đầu vào xung và hướng. Việc cấp điện cho các cuộn dây stato sẽ tạo ra từ trường, tương tác với từ trường của rôto.

Tạo chuyển động rotor

Khi từ trường chuyển từ pha này sang pha khác, nó kéo rotor sao cho rotor thẳng hàng với các cực stato được cấp điện. Lực hút từ được kiểm soát này sau đó sẽ quay rotor từng bước một.

Chế độ hoạt động

Bước đầy đủ: Một bước đầy đủ cho mỗi xung; mô-men xoắn cực đại nhưng kém mượt mà hơn.
Nửa Bước: Kết hợp hai giai đoạn để chuyển động mượt mà hơn.
Bước vi mô: Chia các bước thành các bước nhỏ hơn (ví dụ: 1/16 hoặc 1/256 bước) để định vị cực kỳ chính xác.

Phần 3: Các loại trình điều khiển bước chính là gì?

Chúng bao gồm những điều sau đây:

Trình điều khiển cho động cơ bước nam châm vĩnh cửu (PM)

Trình điều khiển cho động cơ bước nam châm vĩnh cửu có mục đích điều khiển động cơ bằng nam châm vĩnh cửu trong rôto. Đơn giản và không tốn kém, những động cơ này chạy với mô-men xoắn và độ phân giải khá thấp. Cấp điện cho các cuộn dây stato theo trình tự, trình điều khiển cho phép rôto từ hóa căn chỉnh với các từ trường dịch chuyển.

Thông thường, trình điều khiển bước PM hoạt động với động cơ có góc bước lớn (khoảng 7,5° đến 15° cho mỗi bước), khiến chúng phù hợp với các ứng dụng đơn giản, bao gồm tự động hóa giá rẻ, đồ chơi hoặc máy in nhỏ. Mặc dù chúng không có độ chính xác và mô-men xoắn như các loại bước khác, nhưng chúng dễ quản lý và cần ít thiết bị điện tử. Các trình điều khiển này lý tưởng để sử dụng khi độ chính xác hoặc hiệu suất cao không quan trọng bằng chi phí thấp và tính đơn giản.

Trình điều khiển động cơ bước từ trở thay đổi (VR)

Trình điều khiển động cơ bước VR được chế tạo để điều khiển động cơ có rô-to răng cưa, không từ tính, thẳng hàng với các cực stato được cấp điện do từ trở. Không giống như động cơ nam châm vĩnh cửu, động cơ bước VR chuyển động bằng cách giảm lực cản từ, không sử dụng nam châm vĩnh cửu.

Trình điều khiển kéo rotor vào vị trí thẳng hàng bằng cách cấp năng lượng tuần tự cho các cuộn dây stato. Mặc dù động cơ bước VR có xu hướng tạo ra ít mô-men xoắn và độ chính xác hơn so với các loại lai, nhưng tốc độ bước cao và quán tính thấp của chúng khiến chúng trở nên tuyệt vời cho chuyển động nhanh.

Các trình điều khiển này phù hợp với các ứng dụng tốc độ cao, giá rẻ, không cần độ chính xác cực cao, chẳng hạn như rô-bốt đơn giản hoặc máy dệt. Mặc dù chúng hiếm khi được sử dụng trong các ứng dụng hiện đại có độ chính xác cao vì mô-men xoắn và độ phân giải thấp, trình điều khiển bước VR thường ít tốn kém hơn và ít phức tạp hơn.

Trình điều khiển động cơ bước đồng bộ lai (HS)

Loại tinh vi nhất và thường được sử dụng nhất là trình điều khiển động cơ bước đồng bộ lai. Sử dụng rô-to răng cưa, từ hóa và một số pha stato để đạt được độ chính xác, mô-men xoắn và hiệu suất cao, chúng kết hợp các khía cạnh của cả động cơ PM và VR. Các trình điều khiển này có thể vi bước, cho phép định vị rất chính xác và chuyển động liên tục.

Để giảm kích thước bước (thường là 1,8° hoặc thậm chí thấp hơn cho mỗi bước) và tăng mô-men xoắn, rô-to của động cơ lai có hai thành phần có cực từ đối diện. Nhiều trình điều khiển động cơ bước HS tiên tiến bao gồm điều khiển dòng điện động, tự động hạ dòng điện không tải và bảo vệ quá nhiệt.

Các ứng dụng đòi hỏi khắt khe, bao gồm máy CNC, máy in 3D, thiết bị y tế và tự động hóa công nghiệp, đòi hỏi những ứng viên tốt nhất trong các lĩnh vực này. Mặc dù đắt hơn các biến thể PM và VR, khả năng thích ứng, hiệu suất và độ chính xác của chúng khiến trình điều khiển bước lai trở thành lựa chọn hiển nhiên cho hầu hết các hệ thống điều khiển chuyển động hiện đại.

Phần 4: Ứng dụng điển hình của trình điều khiển bước là gì?

Các hệ thống đòi hỏi phải kiểm soát chính xác vị trí, tốc độ và chuyển động phụ thuộc vào các thành phần cơ bản được gọi là trình điều khiển bước. Khả năng di chuyển động cơ bước một cách nhất quán và tăng dần của chúng khiến chúng trở nên hoàn hảo cho nhiều mục đích sử dụng khác nhau trải dài trên nhiều lĩnh vực. Một số ứng dụng của chúng bao gồm:

Máy CNC

Trong hệ thống CNC, trình điều khiển bước quản lý chuyển động của dụng cụ qua nhiều trục. Bằng cách đảm bảo vị trí đầu dụng cụ chính xác, chúng cho phép thực hiện các hoạt động cắt, khoan và phay chính xác trong sản xuất.

Máy in ba chiều

Trong in 3D, trình điều khiển bước là thiết yếu vì chúng điều khiển chuyển động của cả đầu in và giường in. Điều này đảm bảo vị trí chính xác của từng lớp, do đó tạo ra bản in có độ phân giải cao và độ ổn định về kích thước.

Kỹ thuật Robot

Chuyển động khớp và cánh tay được kiểm soát đạt được bằng robot sử dụng trình điều khiển bước. Từ máy móc nhặt và đặt cơ bản đến robot hình người tinh vi, trình điều khiển bước cung cấp khả năng lặp lại và kiểm soát cần thiết cho hoạt động thường xuyên.

Dụng cụ y tế

Kiểm soát trơn tru và chính xác đạt được bằng các thiết bị như máy bơm truyền dịch, robot phẫu thuật và hệ thống tự động hóa phòng thí nghiệm sử dụng trình điều khiển bước. Trong những ứng dụng này, độ chính xác là rất quan trọng để kiểm tra độ tin cậy và an toàn cho bệnh nhân.

Máy móc vải và đóng gói

Trình điều khiển bước, với độ chính xác và đồng bộ hóa cao, giúp kiểm soát hệ thống cấp vải, hoạt động cắt và xử lý vật liệu, do đó nâng cao chất lượng sản phẩm và tốc độ sản xuất.

Hệ thống giám sát và camera

Trình điều khiển bước của hệ thống camera PTZ cho phép kiểm soát góc chính xác để lấy nét và theo dõi, do đó cải thiện khả năng thu hình ảnh trong phát sóng và an ninh.

Phần 5: Làm thế nào để chọn được trình điều khiển bước tốt?

Hiệu suất đáng tin cậy và chính xác trong hệ thống điều khiển chuyển động của bạn phụ thuộc vào lựa chọn trình điều khiển bước phù hợp. Trình điều khiển không tương thích hoặc kém chất lượng có thể gây ra các bước bị bỏ qua, quá nhiệt và chuyển động không ổn định. Đây là những yếu tố quan trọng cần cân nhắc khi lựa chọn trình điều khiển bước:

Phù hợp với loại động cơ

Đầu tiên, bạn cần xác định loại động cơ bước của mình—lưỡng cực hay đơn cực—vì mỗi loại cần một cách sắp xếp trình điều khiển khác nhau. Loại được sử dụng phổ biến nhất là động cơ bước lai thường kết hợp với trình điều khiển lưỡng cực.

Xếp hạng điện áp và dòng điện

Đảm bảo trình điều khiển phù hợp với nhu cầu điện áp và dòng điện của động cơ bước. Trình điều khiển có đầu ra dòng điện quá nhỏ sẽ làm động cơ yếu đi; quá nhiều dòng điện có thể gây hại cho động cơ. Luôn cân nhắc đến trình điều khiển có điều khiển dòng điện thay đổi; điều này sẽ giúp tối ưu hóa hiệu suất và giảm nhiệt.

Tính năng Microstepping

Chọn trình điều khiển hỗ trợ bước vi mô nếu chương trình của bạn yêu cầu chuyển động mượt mà và chính xác. Chức năng này chia các bước hoàn chỉnh thành các bước nhỏ hơn, do đó giảm độ rung và tăng độ chính xác định vị, rất quan trọng trong các ứng dụng robot và in 3D.

Bước giải quyết và giao diện điều khiển

Chọn trình điều khiển phù hợp với độ phân giải bước và hệ thống điều khiển ưa thích của bạn (ví dụ: Arduino, PLC hoặc bộ điều khiển chuyển động). Các hệ thống phức tạp có thể yêu cầu khả năng tương thích với tín hiệu bước/hướng hoặc phương pháp truyền thông tinh vi, bao gồm CANopen hoặc RS-485.

Điều kiện và môi trường ứng dụng

Hãy nghĩ đến điều kiện vận hành. Chọn trình điều khiển mạnh mẽ, được làm mát tốt với các đầu nối và vỏ bọc đáng tin cậy phù hợp với môi trường công nghiệp hoặc rung động cao. Cũng hãy cân nhắc đến kích thước trình điều khiển, khả năng lắp đặt và mức độ tiếng ồn.

Độ tin cậy của thương hiệu và ngân sách

Cuối cùng, hãy cân nhắc kỳ vọng về hiệu suất so với chi phí. Đặc biệt quan trọng đối với mục đích kinh doanh hoặc nhiệm vụ quan trọng, các thương hiệu đáng tin cậy có thể cung cấp tài liệu, hỗ trợ kỹ thuật và độ tin cậy lâu dài tốt hơn.

Phần thưởng: Những vấn đề thường gặp và giải pháp là gì?

Tuy nhiên, trình điều khiển bước đáng tin cậy có thể gặp phải các vấn đề khác nhau trong quá trình sử dụng. Biết được những vấn đề điển hình này và câu trả lời của chúng là rất quan trọng để duy trì hiệu suất và giảm thời gian chết.

Động cơ không di chuyển

Vấn đề: Động cơ bước không quay theo lệnh.

Giải pháp: Kiểm tra nguồn điện của trình điều khiển và đảm bảo nó đáp ứng được điện áp và định mức ampe cần thiết. Kiểm tra mọi kết nối điện giữa bộ điều khiển, trình điều khiển và động cơ. Kiểm tra cả đầu vào tín hiệu xung; không có chuyển động có thể ngụ ý rằng bộ điều khiển không gửi các bước.

Động cơ rung hoặc tiếng ồn

Vấn đề: Rung động quá mức, tiếng vo ve hoặc tiếng ồn cơ học trong quá trình di chuyển đều gây khó chịu.

Giải pháp: Bật bước vi mô để hỗ trợ chuyển động và giảm kích thước bước. Đảm bảo động cơ không chạy gần tần số cộng hưởng; điều này có thể được hỗ trợ bằng cách điều chỉnh tốc độ hoặc giảm chấn. Việc lắp động cơ tốt để giảm tiếng vang cơ học cũng khá thành công.

Quá nhiệt

Vấn đề: Trình điều khiển hoặc động cơ quá nóng khi chạm vào.

Giải pháp: Giảm giá trị hiện tại bằng cách sử dụng cấu hình trình điều khiển. Cần đảm bảo tản nhiệt thích hợp; nếu cần, hãy thêm quạt làm mát hoặc bộ tản nhiệt.

Các bước bị bỏ lỡ hoặc lỗi

Vấn đề: Động cơ có thể mất một bước hoặc không hoàn thành được một bước.

Giải pháp: Xác minh rằng động cơ không bị quá tải hoặc chạy quá nhanh. Giảm tốc độ hoặc tăng dòng điện (trong giới hạn an toàn). Đảm bảo trình điều khiển có thể đáp ứng các yêu cầu về mô-men xoắn và độ phân giải bước của động cơ.

Nhiễu điện và nhiễu tín hiệu

Vấn đề: Động cơ bị giật hoặc phản ứng không bình thường.

Giải pháp: Sử dụng cáp có vỏ bọc và chạy dây tín hiệu xa khỏi các đường dây mạnh. Bao gồm hạt ferit hoặc tụ điện để giúp giảm nhiễu. Đảm bảo có điểm kết thúc tín hiệu tốt và nối đất mạnh.

Phần kết luận

Hệ thống điều khiển chuyển động chính xác phụ thuộc cơ bản vào trình điều khiển bước. Chúng cho phép chuyển động có độ chính xác cao, có thể lặp lại trong nhiều lĩnh vực—từ tự động hóa công nghiệp đến điện tử tiêu dùng—bằng cách chuyển đổi tín hiệu kỹ thuật số thành các bước động cơ được điều chỉnh.

Biết cách chúng hoạt động, nhiều loại được cung cấp và cách chọn loại tốt nhất sẽ cải thiện đáng kể độ tin cậy và hiệu suất của dự án của bạn. Mặc dù các vấn đề như quá nhiệt, rung hoặc bỏ qua các bước có thể phát sinh, nhưng thiết lập và khắc phục sự cố chính xác sẽ giúp kiểm soát chúng hiệu quả.

Trên hết, trình điều khiển bước đóng vai trò quan trọng trong việc đạt được chuyển động mượt mà, chính xác và có thể lập trình được khi công nghệ liên tục phát triển; do đó, chúng vô cùng có giá trị trong lĩnh vực robot và tự động hóa ngày nay.
