Хотите инвестировать в двигатели Closed-Lopp Stepper и не знаете, с чего начать? Больше не беспокойтесь! Мы вам поможем.
Шаговые двигатели традиционно используются в системах управления движением из-за их точных и повторяемых движений без необходимости в громоздкой системе обратной связи. Тем не менее, открытый контур может страдать от таких ситуаций, как пропуск шагов, перегрев или потеря крутящего момента на высоких скоростях. Шаговые двигатели с замкнутым контуром решают эту проблему.
Учитывая, что отрасли все чаще требуют более интеллектуальных решений автоматизации с сокращенным временем простоя и более высокой точностью, шаговые двигатели с замкнутым контуром широко используются в обработке на станках с ЧПУ, робототехнике, медицинских приборах, 3D-печати и упаковке. Это руководство по покупке расскажет вам все, что вам нужно знать о шаговых двигателях с замкнутым контуром. Давайте начнем!
Часть 1: Что такое шаговый двигатель с замкнутым контуром?
Название Closed-Loop Stepper Motor относится к усовершенствованному устройству управления движением, которое объединяет пошаговое, точное действие традиционного шагового двигателя с обратной связью по положению в реальном времени, что обычно обеспечивается энкодером. В то время как шаговые двигатели с открытым контуром не предполагают никаких ошибок и что каждая заданная команда шага выполняется до последней буквы, системы с закрытым контуром отслеживают фактическое положение ротора и согласовывают работу двигателя с заданной скоростью.
Шаговые двигатели с замкнутым контуром и обратной связью помогают контроллеру двигателя обнаружить то, что называется пропущенным шагом, и при переменной нагрузке или высокоскоростных приложениях компенсировать его, чтобы гарантировать фактическое позиционирование. Эта улучшенная способность позиционирования, полученная в результате обратной связи, позволяет внутренним шаговым двигателям обеспечивать большую надежность, более плавное движение и больший крутящий момент на более высоких скоростях, чем у открытых шаговых двигателей.
Часть 2: Типы шаговых двигателей с замкнутым контуром
Вот некоторые типы шаговых двигателей с замкнутым контуром:
1. Интегрированные шаговые двигатели с замкнутым контуром
Интегрированные шаговые двигатели с замкнутым контуром объединяют электронику привода, энкодер и двигатель в один небольшой пакет. Эта конструкция «все в одном» помогает сократить площадь, занимаемую системой, упрощает установку и прокладку кабелей и часто включает встроенный интеллект, включая автонастройку и диагностику неисправностей. Для точной позиционной обратной связи эти двигатели часто имеют оптические или магнитные энкодеры, установленные прямо на валу ротора.
Плюсы
● Меньше сложности проводки и упрощенная конструкция системы
● Оптимизированная на заводе настройка и калибровка
● Небольшой размер подходит для ситуаций, требующих пространственного ограничения.
2. Шаговые системы модульного замкнутого цикла
В модульных системах двигатель, энкодер и привод являются независимыми компонентами, которые можно выбирать и собирать в зависимости от потребностей приложения. Эта адаптивность позволяет инженерам настраивать решение, выбирая размеры корпуса двигателя, разрешения энкодера и приводы с определенными интерфейсами управления.
Плюсы
● Возможность регулировки в соответствии с конкретными требованиями к крутящему моменту, скорости и обратной связи.
● Замена или обновление отдельных компонентов стали проще.
● Идеально подходит для сложных или высокопроизводительных применений.
3. Гибридные шаговые серводвигатели
В отличие от обычных шаговых двигателей, они используют постоянные магниты и цифровые методы управления, что обеспечивает плавное, непрерывное вращение без четких шагов, сохраняя при этом точность позиционирования.
Плюсы
● Очень низкий уровень вибрации и шума
● Плотность высокой эффективности и крутящего момента
● Превосходный динамический отклик и плавное движение.
4. Шаговые двигатели с замкнутым контуром низкого и высокого напряжения
Шаговые двигатели с открытым контуром выпускаются как в низковольтном, так и в высоковольтном исполнении:
● Низковольтные системы (≤48 В постоянного тока): более безопасны и просты в питании; подходят для приложений с умеренной скоростью.
● Высоковольтные системы (>48 В постоянного тока, до 300 В постоянного тока): обеспечивают более быстрое прерывание тока и улучшенную производительность при более высоких скоростях и крутящем моменте, но требуют более сложных источников питания.
Часть 3. Как выбрать модель шагового двигателя замкнутого контура?
Вот некоторые моменты, которые следует учитывать при выборе модели шагового двигателя с замкнутым контуром:
1. Рассчитайте требования к крутящему моменту и нагрузке
Начните с расчета крутящего момента, необходимого для перемещения груза. Статический крутящий момент необходимо учитывать при удержании груза в нужном положении, в то время как динамический крутящий момент необходим для ускорения, замедления или прохождения его через цикл движения груза. Нагрузки, включающие вертикальные движения или утяжеление, потребуют увеличенных запасов крутящего момента.
Выберите двигатель с крутящим моментом, превышающим требуемый по крайней мере на 20–30%. Этот дополнительный зазор дает возможность для непредвиденных изменений нагрузки или неэффективности системы, обеспечивая более удовлетворительную выходную мощность двигателя при работе вблизи его базовой номинальной мощности в непрерывной работе или изменяющихся условиях.
2. Анализ скорости и профиля движения
Кроме того, прежде чем определять требования к движению, рассмотрите рабочую скорость, рабочий цикл и характер движения (непрерывное, прерывистое или колебательное). Другие приложения могут потребовать выходов с низкой скоростью и высоким крутящим моментом; некоторые из них предполагают быструю смену направления с быстрым ускорением.
В целом, шаговые двигатели с замкнутым контуром обычно поддерживают крутящий момент лучше, чем модели с разомкнутым контуром на более высоких скоростях, но производительность все равно различается между моделями; проверьте характеристику крутящего момента-скорости у производителя, чтобы убедиться, что крутящий момент достаточен в требуемом вам диапазоне скоростей.
3. Выберите подходящий размер рамы и тип вала
Шаговые двигатели с замкнутым контуром производятся в стандартных для отрасли размерах корпуса, таких как NEMA 17, NEMA 23, NEMA 34 и NEMA 42. Выбор зависит от имеющегося пространства, необходимого крутящего момента и конфигурации монтажа системы.
Также соблюдайте характеристики вала. Выберите одинарный или двойной вал, шпоночный или гладкий, и соблюдайте диаметр и длину вала для установки механических муфт или шестерен. Убедитесь, что монтажные фланцы соответствуют вашей машине для плавной установки.
4. Выберите подходящий кодер
Этот энкодер очень важен в любой замкнутой системе, поскольку он обеспечивает обратную связь о фактическом положении двигателя в режиме реального времени. Теперь вы сможете столкнуться в основном с двумя типами: инкрементальными и абсолютными энкодерами. Инкрементальные дешевле и подходят для большинства приложений, но требуют возврата в исходное положение при каждом включении питания. Абсолютные отслеживают положение даже после потери питания и, следовательно, больше подходят для высокопроизводительных или многоосевых систем.
Подумайте о разрешении энкодера, то есть CPR или Counts Per Revolution. Большее количество отсчетов обеспечит более точную обратную связь и приведет к более точному движению, плавное применение относится к тем, которые требуют точности, например, обработка на станках с ЧПУ или 3D-печать.
5. Выберите привод, подходящий для двигателя
Любой шаговый двигатель с замкнутым контуром должен иметь драйвер/контроллер, совместимый с электрическими параметрами и параметрами обратной связи двигателя. Драйвер должен быть рассчитан как минимум на напряжение и ток используемого шагового двигателя и реагировать соответственно на тип и разрешение сигнала от энкодера.
Интерфейсы связи также важны. Многие приводы обеспечивают управление импульсом/направлением; некоторые также поддерживают последовательные протоколы, такие как RS-485, Modbus или промышленный Ethernet (например, EtherCAT, CANopen).
Проверьте также интерфейс связи. Различные приводы будут предлагать управление импульсом/направлением, а другие будут использовать последовательные протоколы, такие как RS-485, Modbus или промышленный Ethernet (EtherCAT, CANopen). Более совершенный привод может предлагать автонастройку ПИД, встроенное обнаружение ошибок, выход сигнала тревоги и предотвращение остановки, что может повысить точность управления движением и безопасность системы.
6. Условия окружающей среды и применения
И последнее, но не менее важное: вам нужно учесть среду, в которой будет работать двигатель. В пыльной, влажной или химической среде рассмотрите возможность использования двигателя с классом защиты IP65 или выше. Для ситуаций с высокой температурой или вибрацией ищите те, которые имеют прочную конструкцию, тепловую защиту и виброустойчивые компоненты.
При рассмотрении условий окружающей среды и требований к применению вам также может потребоваться оценить дополнительные характеристики, такие как торможение для вертикальных нагрузок, охлаждение вентилятором для чувствительных к теплу сред или экранирование от электромагнитных помех.
Часть 4. Оценка стоимости шаговых двигателей с замкнутым контуром
Цены значительно различаются в зависимости от производительности, уровня интеграции и репутации бренда. Ниже приведены приблизительные диапазоны в долларах США за ось (двигатель + энкодер + привод) по состоянию на середину 2025 года:
Категория | Размер двигателя | Кодировщик | Тип привода | Диапазон цен (единица) |
Интегрированный низковольтный | НЕМА 17 | Инкрементные 1000 СЛР | Выделенный на борту | $250 – $400 |
Интегрированный высоковольтный | НЕМА 23 | Инкрементная СЛР 2000 | Встроенный, 150 В постоянного тока | $400 – $650 |
Модульный Низковольтный | НЕМА 23 | Абсолютный 12-битный | Импульсный/направл. привод | Двигатель $120 + Энкодер $80 + Привод $200 |
Модульный Высоковольтный | НЕМА 34 | Абсолютный, 16-битный | EtherCAT-диск | Двигатель $250 + Энкодер $150 + Привод $450 |
Премиум-гибрид Step-Servo | Обычай | Высокое разрешение, абсолютное | Цифровой сервопривод | $1,000 – $2,000 |
Часть 5. Где купить шаговые двигатели с замкнутым контуром?
Шаговые двигатели с замкнутым контуром в изобилии имеются в нескольких местах, включая прямых производителей, специализированных дилеров управления движением и интернет-источники. Ваши особые требования определят, где вы решите купить — будь то экономическая эффективность, быстрая доставка, техническая поддержка или доступ к индивидуальным решениям.
1. Напрямую от производителей
Если вам требуются индивидуальные конфигурации, оптовые цены или глубокая техническая помощь, лучше всего покупать напрямую у производителей. Надежные производители двигателей, такие как Симтач Мотор предоставить ассортимент высокопроизводительных шаговых двигателей с замкнутым контуром с подробными спецификациями, техническими паспортами и профессиональными консультациями. Прямая покупка также гарантирует подлинность продукта, контроль качества и доступность новейших технологий или обновлений прошивки.
2. Авторизованные дистрибьюторы
Часто предлагая несколько марок и типов двигателей, авторизованные поставщики промышленной автоматизации. Местные запасы, технические консультации и иногда предпродажная помощь предоставляются этими компаниями, чтобы помочь вам выбрать лучшую модель. Известные своим всемирным охватом и быстрой доставкой, такие дистрибьюторы, как DigiKey, Mouser и RS Components, изобилуют.
3. Интернет-магазины
Часто по доступным ценам такие платформы, как Alibaba, Amazon и eBay, предлагают большой выбор шаговых двигателей с замкнутым контуром. Хотя их качество и подлинность могут отличаться, они подходят для прототипирования или хобби-проектов. Перед покупкой всегда проверяйте условия гарантии и проверяйте рейтинги поставщиков и отзывы потребителей.
4. Местные поставщики автоматизации
Местные поставщики автоматизации или управления движением могут предоставить быстрые ответы, если вы предпочитаете встретиться лицом к лицу или вам нужно быстро заменить что-то. Иногда они держат на складе известные модели двигателей и предоставляют услуги по установке.
Часть 6. Рейтинг поставщиков шаговых двигателей замкнутого контура в 2025 году
Мировой рынок шаговых двигателей с замкнутым контуром процветает с 2025 года, и несколько крупных компаний возглавляют инновации, качество продукции и обслуживание клиентов. Ниже представлены поставщики шаговых двигателей с замкнутым контуром, имеющие наивысший рейтинг по надежности, ассортименту продукции и международному охвату.

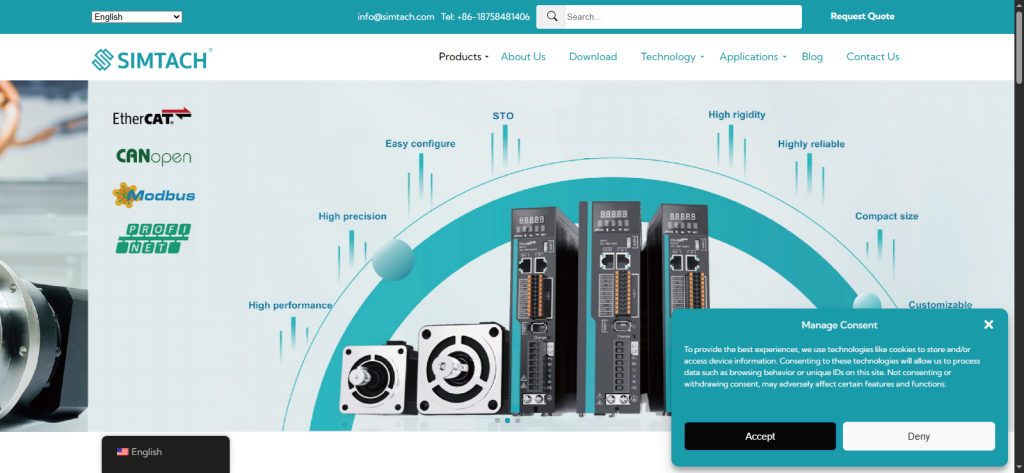

1. Simtach Motor (наша рекомендация)
Быстрое превращение в ведущего игрока в области точного управления движением Симтач Мотор. С интегрированными энкодерами и интеллектуальными приводами фирма предлагает целую линейку шаговых двигателей с замкнутым контуром. Двигатели Simtach широко используются в робототехнике, ЧПУ, упаковке и системах автоматизации из-за их разумной цены, отличной поддержки настройки и долговечной конструкции. Компании, ищущие недорогие, высококачественные решения для двигателей, все чаще выбирают Simtach за их технические ноу-хау и глобальный охват.
2. Технология Leadshine
Возникнув в Китае, Лидшайн входит в число самых известных компаний в отрасли управления движением. Прочные, простые в интеграции и обеспечивающие выдающиеся характеристики скорости и крутящего момента, их шаговые двигатели с замкнутым контуром являются идеальными. Leadshine высоко ценится за свою подробную документацию, глобальную доступность и надежное обслуживание клиентов. От текстильных машин до промышленных 3D-принтеров — их двигатели можно увидеть повсюду.
3. Восточный Мотор
Восточный мотор (Japan), с долгой историей, насчитывающей более века, поставляет высокотехнологичные шаговые системы с замкнутым контуром, которые демонстрируют малошумные, энергоэффективные приложения. Их линия AlphaStep имеет сложное управление обратной связью для плавного, высокоточного движения. Выдающееся качество конструкции и длительный срок службы Oriental Motor делают их идеальными для медицинского, полупроводникового и лабораторного оборудования.
4. MOONS Industries
Имея значительное присутствие в Северной Америке, Азии и Европе, ЛУНЫ является мировым производителем систем управления движением. Их шаговые двигатели с замкнутым контуром обладают высокой степенью настраиваемости, компактны и энергоэффективны. MOONS также предлагает интегрированные решения со встроенными драйверами и сетевыми возможностями, такими как EtherCAT и CANopen, что делает их идеальными для интеллектуального производства и промышленности.
5. Прикладные продукты движения
Расположен в США, Прикладные продукты движения фокусируется на шаговых системах с замкнутым контуром, предназначенных для промышленной автоматизации. Их интегрированные двигатели поддерживают несколько протоколов связи (Modbus, Ethernet/IP, CANopen) и предоставляют простые в использовании инструменты настройки. Известные своей надежностью и передовыми функциями, двигатели Applied Motion часто используются в медицинских приборах, испытательном оборудовании и автоматизации производства.
Заключение
Вот и все, что вам нужно знать о шаговых двигателях. Благодаря своей точности, надежности и способности преодолевать ограничения обычных систем с открытым контуром, шаговые двигатели с закрытым контуром стали незаменимыми в современной автоматизации.
Выбор правильного шагового двигателя с замкнутым контуром гарантирует более плавное движение, большую производительность крутящего момента и управление обратной связью в реальном времени, независимо от того, создаете ли вы станок с ЧПУ, робототехническую систему или систему промышленной автоматизации. Поэтому приобретите правильную модель из надежного источника, который поможет вам инвестировать в долгосрочную эффективность работы и стабильность системы для ваших потребностей в автоматизации в 2025 году и далее.
